PHPでPDF出力 ３（体裁を整える）

３．縦、横位置を定義して体裁を整える

取り敢えず、Microsoft Visual StudioのVB.NETで開発することにした。

まずは、Excelファイルを読み込み、セル書式から文字列をジェネレートするために、

文字列、フォント名、フォントサイズ、前景色、横縦揃えに絞った。

その結果は、１行に重なってしまった。

セルの絶対位置の取得

 Excelのセル位置を先頭からの絶対値(ミリ)で取得することにした。

1ピクセルが約0.0846ミリとして計算すれば、該当セルまでの絶対値が求まる、ハズ。

0.0何ミリと細かくしても意味がないので、10ピクセルで0.85ミリで計算することにした。

結果は、以下の通り無残な状態。

　　　　　

ピクセルからミリへの変換が間違っているのか確かめたが、10ピクセルで0.085で計算し、小数点2位で四捨五入している。

ならば、セルのピクセル数の取得が・・・。

Excelのページレイアウト表示で、受注日(列B)と図番(列D)までの値を調べた。

受注日(列B)は1.1ミリ(4ピクセル)、図番(列D)は21.4ミリ(82ピクセル)

まるで違う。はて？

嗚呼～、なんてこった。ピクセルではなく単位はポイント(世間の常識？)

1ポイントを0.35ミリにプログラムを修正して再実行。

結果は満足できる出来栄えに、ひとり悦に入る。

SetXYを忘れずに。

--------------------------------------------------------------

$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->SetTextColor(0,0,0);
$source ='受 注 日';
$tcpdf->SetXY(1.2, 2.9);
$tcpdf->Cell(21,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='図 番';
$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->SetXY(21.9, 2.9);
$tcpdf->Cell(59,8, $source, 0, 0,'C',0,'',0,0,'T','M');

--------------------------------------------------------------

次は、罫線の処理の追加

EXCELをPHPでPDF出力 2（TCPDFジェネレーター開発）

２．TCPDFソースジェネレーター開発着手

ExcelからTCPDF用の定義を出力を考え、ジェネレーターを作成することにした。

Webで完結するために、PHPでExcelの書式を取得できないかと模索したが、それらしきものを見つける出すことができなかった。

取り敢えず、Microsoft Visual StudioのVB.NETで開発することにした。

まずは、Excelファイルを読み込み、セル書式から文字列をジェネレートすることにした。

取得する情報は、

　文字列、フォント名、フォントサイズ、前景色、横縦揃えに絞った。

これらの情報から定義できるのは、以下のようになる。

　SetFont(フォント名、サイズ)

    SetTextColor(前景色)

　Cell(幅、高さ、文字列、横揃え、縦揃え)

下図のExcelの3行目まで実行してみた。

　　　

定義ソースは、それらしく出力された。

--------------------------------------------------------------------------------------------------

$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->SetTextColor(0,0,0);
$source ='受 注 日';
$tcpdf->Cell(21,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='図 番';
$tcpdf->SetFont('kozgopromedium', '',$info);
$tcpdf->Cell(59,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='個数';
$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->Cell(12,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='単 価';
$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->Cell(20,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='納 期';
$tcpdf->Cell(24,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$tcpdf->SetFont('kozgopromedium', '',11);

$source ='回数';
$tcpdf->Cell(14,8, $source, 0, 0,'C',0,'',0,0,'T','M');
$tcpdf->SetFont('kozgopromedium', '',24);
$source ='製　造　指　示　書';
$tcpdf->Cell(82,14, $source, 0, 0,'C',0,'',0,0,'T','M');
$tcpdf->SetFont('kozgopromedium', '',11);
$source ='8/8';
$tcpdf->SetFont('kozgopromedium', '',$info);
$tcpdfs->Cell(9,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$tcpdf->SetFont('kozgopromedium', '',22);
$tcpdf->SetTextColor(255,0,0);
$source ='Ⅹ';
$tcpdf->Cell(12,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$tcpdf->SetFont('kozgopromedium', '',18);
$tcpdf->SetTextColor(0,0,0);
$source ='HFA-450-091';
$tcpdf->SetFont('kozgopromedium', '',18);
$tcpdf->Cell(47,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='10';
$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->Cell(12,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='12000';
$tcpdf->SetFont('kozgopromedium', '',11);
$tcpdf->Cell(20,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='9/1';
$tcpdf->Cell(24,13, $source, 0, 0,'C',0,'',0,0,'T','M');
$source ='5';
$tcpdf->Cell(14,13, $source, 0, 0,'C',0,'',0,0,'T','M');

 -----------------------------------------------------------------------------------------------

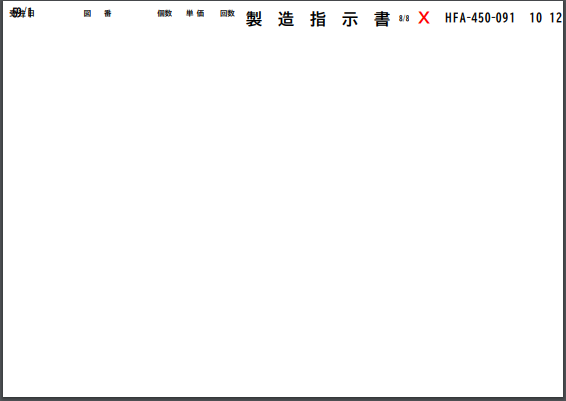

果たして、PDFを出力してみると下図の通り。１行に重なってしまった。

　　　　　

SetXYが定義されていないためであることが判明した。

そこで、SetXYで定義する縦位置と横位置を取得する処理を追加することになる。

これが、単純そうでなかなかの苦戦であった。

EXCELをPHPでPDF出力(tcpdf) 1

 1.開発依頼

とあるクライアントからEXCEL管理をWeb化したい旨の依頼があった。

当初は、Excelを更新してダウンロードする形で進んでいたのだが、

PDFで製造部署がダウンロードする仕様変更が出された。

Excelに更新するだけであれば、工数的にも費用的にも十分余裕があった。

だが、PDF出力となると正直経験不足である。

色々なサイトを調べると、TCPDFがお手軽にhtmlから変換できるようなので、

TCPDFを試してみた。

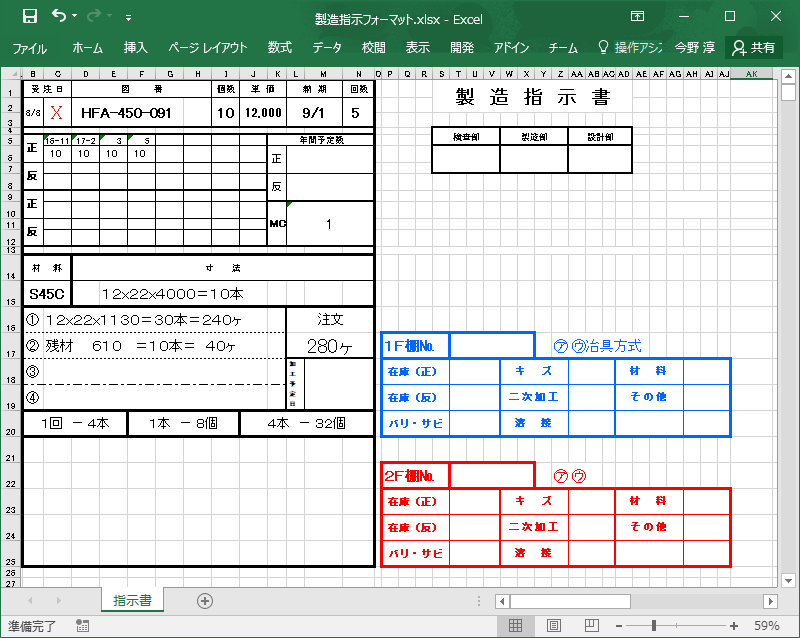

残念ながら、下図のExcel「製造指示書」にまったく対応できない。

　　　　　　　

phpにオウンコーディングで試みたが、直ぐに挫折した。

１行目だけで下記のようなコーディングになる。これに罫線の設定をすると気が遠くなる。

-----------------------------------------------------------------------------------------------

 include "lib/TCPDF/tcpdf.php";

$tcpdf = new TCPDF('L','mm','A4',true,'UTF-8')

$tcpdf ->setPrintFooter(0);
$tcpdf ->setHeaderMargin(0);
$tcpdf ->setFooterMargin(0);
$tcpdf ->SetMargins(0.1,2.9,-1,true);

$tcpdf ->AddPage();

$a = $tcpdf ->GetX();
$b = $tcpdf ->GetY();
$tcpdf ->SetFont('kozgopromedium', '',11);
$tcpdf ->SetTextColor(0,0,0);
$tcpdf ->SetXY(1.2,2.9);
$tcpdf ->Cell(21,8, '受 注 日', 0, 0,'C',0,'',0,0,'T','M');
$tcpdf ->SetXY($a,$b);
$tcpdf ->SetXY(21.9, 2.9);
$tcpdf ->Cell(59,8, '図 番', 0, 0,'C',0,'',0,0,'T','M');
$tcpdf ->SetXY($a,$b);
$tcpdf ->SetXY(84.9, 2.9);
$tcpdf ->Cell(12,8, '個数', 0, 0,'C',0,'',0,0,'T','M');
$tcpdf ->SetXY($a,$b);
$tcpdf ->SetXY(92.1, 2.9);
$tcpdf ->Cell(20,8, '単 価', 0, 0,'C',0,'',0,0,'T','M');
$tcpdf ->SetXY($a,$b);
$tcpdf ->SetXY(111.8, 2.9);
$tcpdf ->Cell(24,8, 納 期', 0, 0,'C',0,'',0,0,'T','M');
$tcpdf ->SetXY($a,$b);
$tcpdf ->SetXY(135.4,2.9);
$tcpdf ->Cell(14,8, '回数', 0, 0,'C',0,'',0,0,'T','M');

$tcpdf->Output('seizousiji.pdf', 'I');
